文/王新喜
万物皆可卡AI脖子的时代正在到来。
AI爆发式增长的时候，电力不足、变压器缺货卡过AI的脖子，后来是英伟达的HBM存储芯片一芯难求，韩国三星与SK海力士的HMB存储芯片疯狂涨价，被炒成了期货。
然后大家发现，连数据中心里光纤缺货了，光纤用的那个小接头，都有人说产能不足拖了AI后腿。
最近，一个更不起眼的日本小作坊的零部件又被推到了台前——MLCC，多层陶瓷电容器。主角是日本的村田制作所，创始人是村田昭。
这次轮到日本的“电子大米”卡AI脖子

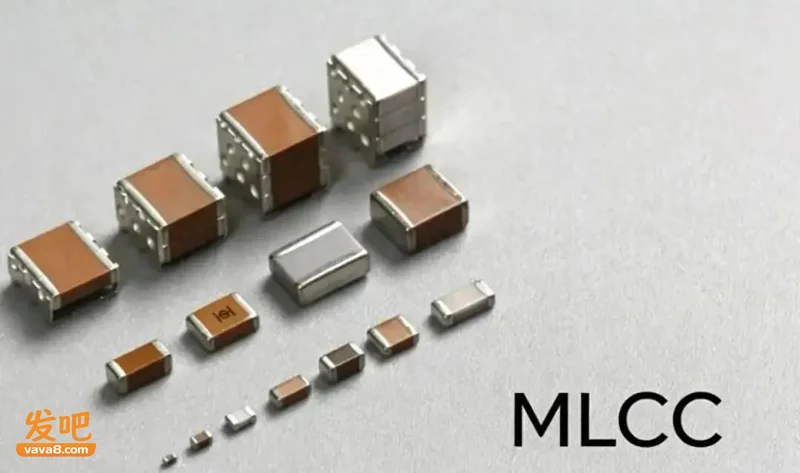

上个月华强北的电子档口，老板们开始抢一个类似芝麻大小的零件MLCC，也叫多层片式陶瓷电容器，行业里管它叫“电子工业大米”。
有的料号一个月涨了10倍，交货期从10周拖到20周。

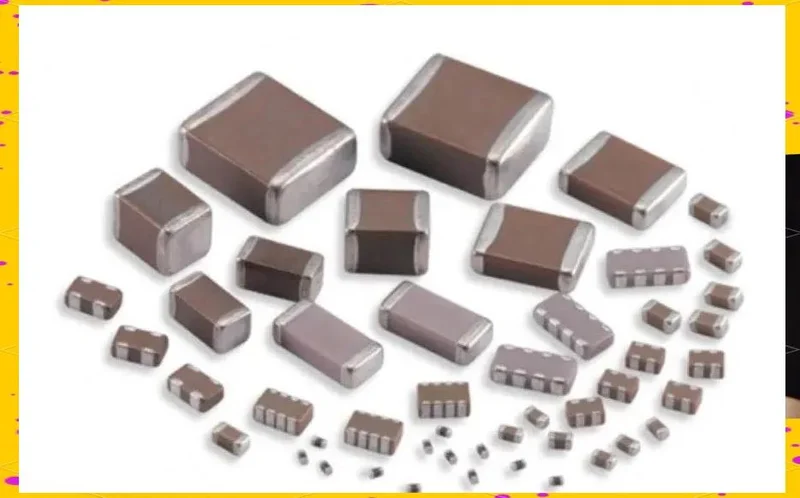

任何一块电路板，只要通电，旁边就得蹲着几个甚至几百个电容。它的作用是稳定电压，过滤杂波。
就像长江边上的蓄洪区，水多了我吸一口，水少了吐一口，保证下游永远是平稳的水流。
这个零件，手机里要塞几百颗，汽车里装几千颗，服务器里堆几万颗——少了它，电路里的电压就稳不住，设备要么卡要么崩。
过去几十年，它就是几毛钱一颗的便宜货，可到了2026年，这粒“大米”突然成了金豆。

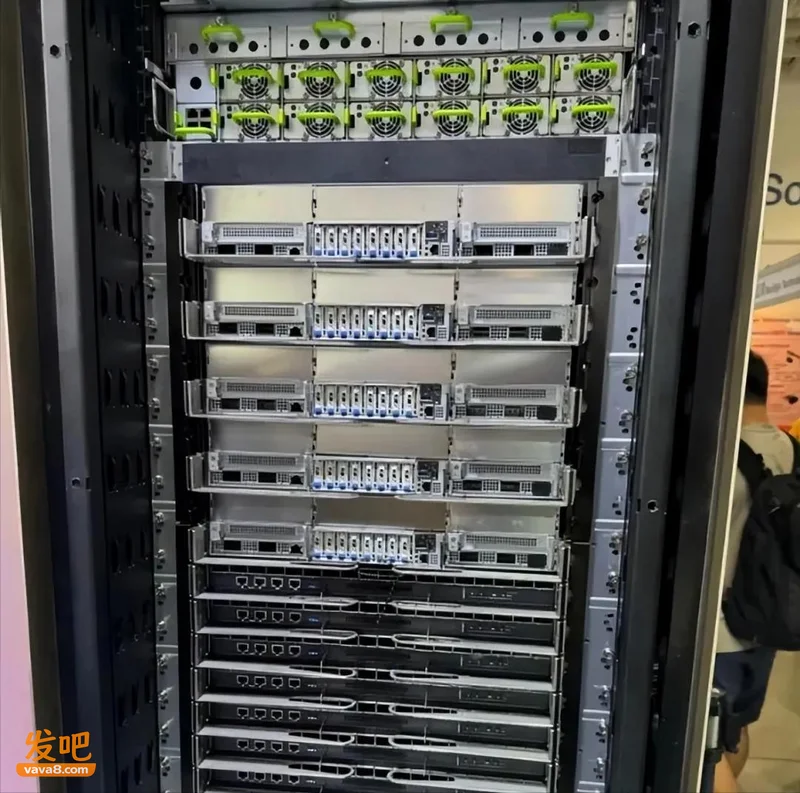

以前，一台燃油车上大概用3000到5000颗MLCC，一辆电动车因为智能化，用量直接飙到1万到1.5万颗。那AI服务器呢？那是个电老虎。
英伟达最新的GB200，一块板子功率上千瓦，电流大得离谱。为了保证GPU核心不被电压波动给“呛死”，就得在它周围密密麻麻塞满高性能电容。
传统服务器用个几百上千颗，一台高密度AI服务器直接干到2万颗以上。
为什么AI服务器要这么多电容？因为AI芯片功耗比传统芯片高太多，为了保证AI芯片瞬间的大电流需求，需要用到大尺寸、高容值的MLCC。
这种电容能在瞬间把自己储存的电全“吐”出来，给芯片续命。芯片越强，电容越多。
中金测算，今年AI服务器对MLCC的需求增长87%，明年再增88%，可整个行业每年扩产上限只有10%出头。
多家机构说，这轮缺货至少延续到2027年，可能是MLCC史上最长的供需失衡。

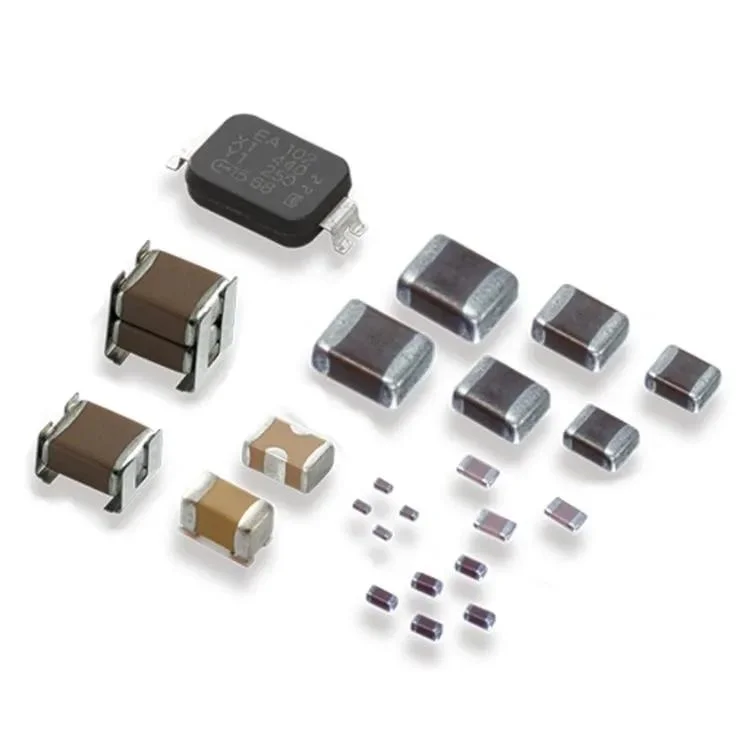

偏偏这种高端货，就是村田、三星电机、太阳诱电这几家日韩巨头的自留地。
而村田是全球MLCC第一供应商，占了31.8%。他是从一间收音机零件小作坊起步的。
上世纪四五十年代，日本靠收音机获取信息，可一到气温变化，频率就跑偏，村田昭用陶瓷烧出个特殊零件，装进去就能锁死频率。
从从收音机电容到现在给英伟达、微软供货，村田制作所的核心产品始终没变：陶瓷电容。
不像搞半导体的，动不动谈摩尔定律，村田昭就是日本工匠精神的典范，一辈子琢磨怎么把陶瓷粉末越磨越细，怎么把几十上百层陶瓷薄膜叠起来，然后烧成一个看不到瑕疵的小方块。

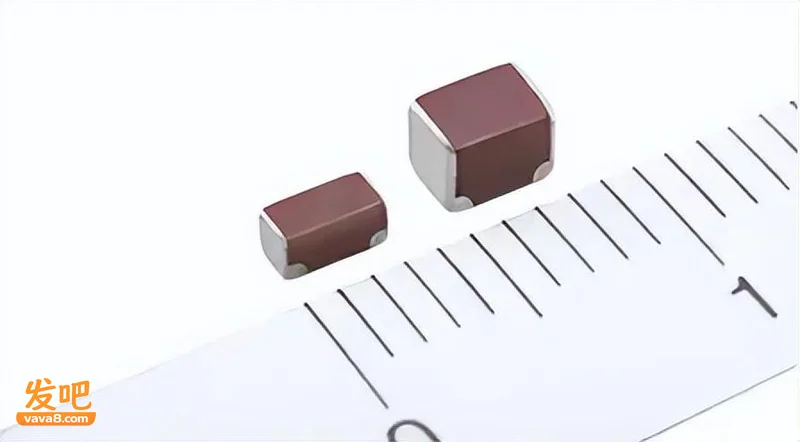

其中最难的技术，叫薄层化和多层化。现在村田已经能在1微米（千分之一毫米）厚度的陶瓷薄膜上均匀涂布金属电极，然后叠几百上千层。
就像你在鸡蛋壳上雕花，还得雕一千层，每层都不能串味儿。

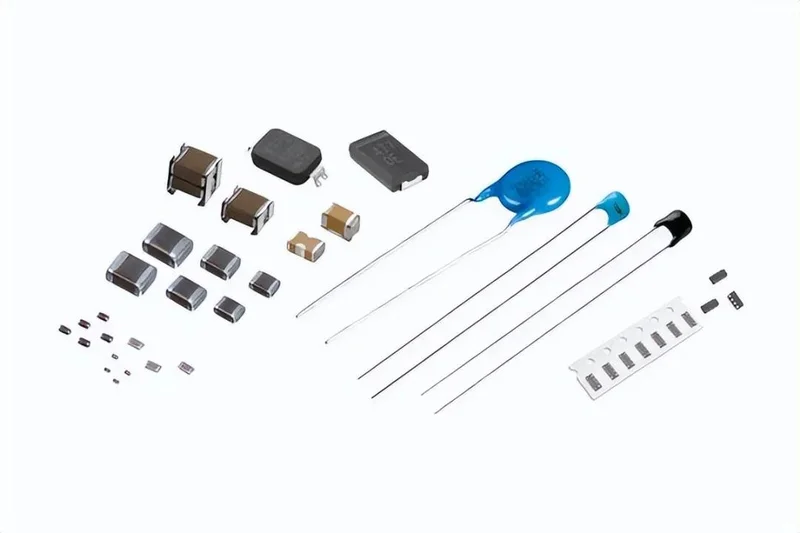

中国头部的风华高科、三环集团，在中低端MLCC上已经能大规模替代了。
这几年砸了不少钱，最顶尖产品的良率和稳定性，跟村田比，还是有差距。
国产MLCC与之差距主要在哪？
这不是单个设备的差距，是精密制造体系百年积淀的“内功”差距。
要知道，MLCC性能70%由钛酸钡陶瓷粉体决定，AI服务器需要5N级（99.999%）80纳米超细粉体，颗粒均匀度误差不能超过5%，否则堆叠上千层后极易开裂、漏电、失效。
全球高端粉体市场，日本堺化学、富士钛、户田三家合计占据75%份额，独家掌握高压水热法合成工艺，能稳定产出纳米级均匀粉体。
国内龙头国瓷材料仅能量产4N5级粉体，5N高纯超细粉体仍处在中试阶段，2-3年内无法大规模供货高端算力场景。
除陶瓷粉，镍内电极浆料、贵金属端电极同样被住友、昭和电工垄断。
高端浆料成本占MLCC总成本40%以上，国产浆料附着力、抗氧化性无法适配服务器7×24小时不间断高温运行环境。
此外是在精密制造设备与千层堆叠工艺上，精度差一个数量级。
一颗AI专用高容MLCC，需要交替堆叠1000-1200层陶瓷介质与镍电极，单层介质厚度不足1微米，层间对位误差必须控制在0.1微米以内，稍有偏差整颗电容直接报废。
整套产线核心设备全在日本：超薄流延机，日本平田全球市占率90%，能稳定产出0.6微米薄膜；叠层机，富士、CKD独家把控微米级对位系统。
国产设备现阶段只能稳定生产0.8微米以上薄膜，千层堆叠良率比村田低20%-30%，同等产线产能损耗是日系设备7倍。
这背后是工艺积累的差距。村田深耕MLCC六十余年，掌握独家烧结气氛配方、层间应力匹配方案，同样1000层规格，村田良率稳定70%以上。
国内头部厂商仅能做到40%-50%，规模量产时成本劣势会放大。
不过，国内产业链已经形成完整梯队，粉体、器件双线同步突破。
上游粉体，国瓷材料是全球七大钛酸钡粉体厂商里唯一中国企业，常规4N级粉体国内市占率80%，中低端MLCC粉体彻底摆脱进口依赖。
高端5N超细粉体完成中试，预计2027年实现小规模量产。
三环是国内唯一打通“粉体-流延-叠层-烧结”全链条的厂商，钛酸钡粉体100%自产，九成生产设备自主研发，一季度净利润同比增长48%，毛利率稳定42%以上。
其千层高容MLCC工艺落地，车规级产品通过AEC-Q200认证，批量导入比亚迪、特斯拉供应链，目前正在推进AI服务器专用高容样品送测头部算力厂商。
中企能做出对标村田的实验室样品，但批量量产良率、长期稳定性仍有差距，现阶段国产MLCC仅能覆盖服务器电源辅助电路，GPU核心去耦高容型号依旧依赖进口。
要担心被陶瓷电容卡脖子吗？
那么问题来了，我们需要担心被陶瓷电容卡脖子吗？事实上，并不用担心。
没有GPU，AI大模型就是跑不起来，因为它就是不可替代的算力核心。
但买不到村田的顶级电容，最多是服务器主板的供电方案没那么极致，或者成本稍微高一点，用几十个普通MLCC并联起来凑合，就是体积大点，能效差一点。
长期维度，MLCC不会像GPU一样形成永久技术壁垒，其核心门槛是材料工艺积累，而非独家专利封锁。
只要国内粉体、精密设备持续迭代，叠加供应链自主可控的政策驱动，国产替代是确定趋势，日本吃到的只是AI算力扩张阶段性红利。
这两年我们见证了一轮又一轮细分元件缺货涨价，我们发现，越是成熟的基础电子元件，国产追赶速度越快；越是底层材料、精密设备，追赶周期越长。
HBM、GPU属于算力核心大脑，研发、设备壁垒高，追赶起来慢。
MLCC、变压器这类无源配套元件，国内已有完整产业基础，差距只是工艺良率和客户认证时间，3-5年就能实现大规模替代。
村田昭几十年就琢磨这一件事，那今天这波泼天富贵，确实也是他该得的。
米粒大小的陶瓷电容提醒我们，算力自主从不是只攻克GPU一条路，电子工业的每一颗基础元件，都是供应链安全的一环。
至于我们，也早过了那个被一两个零件吓住的年代，踏实补课，攻克短板，用市场换时间，才是我们要走的路。
