这两天，半导体圈有个消息热度很高。
俄罗斯公布了一套新的光刻技术路线，不再继续围着13.5nm EUV体系推进，而是直接瞄准6.7nm“硬紫外”方向。
很多人第一反应是：“俄罗斯现在连先进光刻机都没有，怎么突然开始研究下一代了？”
但真正让行业关注的，其实不是俄罗斯有没有量产设备，而是它开始尝试绕开ASML现在主导的技术逻辑。
因为过去二十年，全球先进芯片几乎都建立在同一套EUV体系上，而现在，终于开始有人尝试换一种物理路线了。
一、13.5nm EUV，其实已经越来越接近极限
过去很多人觉得，先进芯片的发展，就是不断缩制程。
但实际上，现在全球主流13.5nm EUV已经越来越接近物理极限。尤其进入3nm之后，继续往下压，整个系统复杂度正在快速上升。

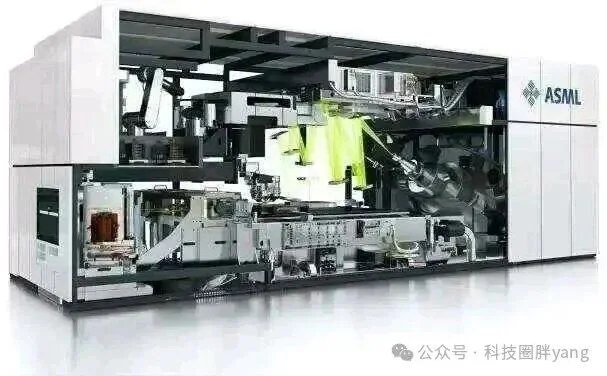

现在ASML的EUV，本质上还是“激光打锡液滴”，利用高能激光轰击锡液滴形成等离子体，再释放13.5nm极紫外光进行曝光。

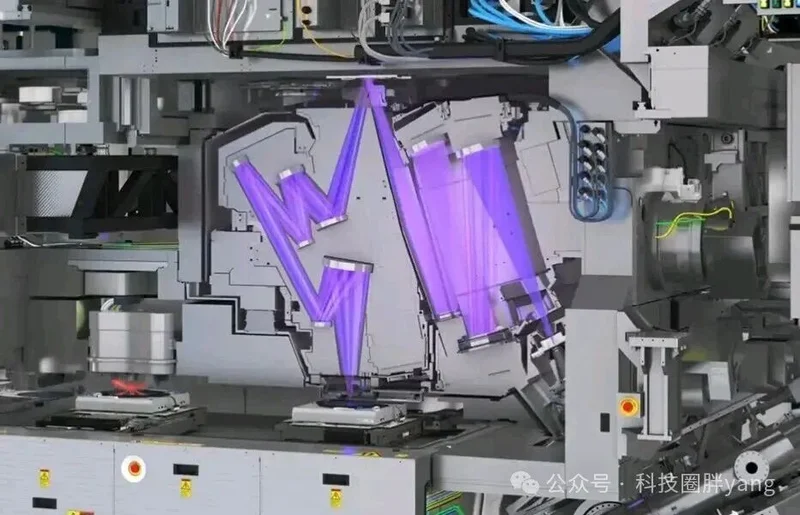

问题在于，这套系统越来越“重”。锡碎片会污染镜面，光学系统维护极其复杂，整机功耗也越来越夸张。越往先进制程走，成本就越高。
所以这些年ASML一直在推进High-NA高数值孔径，本质上也是在尽量延长13.5nm路线寿命。
二、俄罗斯这次，真正换掉的是“光源方案”
这次俄罗斯提出的新路线，核心并不只是波长从13.5nm变成6.7nm。真正关键的是，它彻底换了一种光源逻辑。
过去ASML使用的是“锡液滴”。而俄罗斯这边提出的是“气体团簇”。简单说，就是把氙气、锂等气体压缩成纳米级团簇，再用飞秒激光轰击。形成微等离子体后，再释放6.7nm波段辐射。这个变化最大的意义，在于解决污染问题。
传统锡液滴方案最大痛点，就是金属残留会不断污染镜面。而气体方案不会，打完之后直接被真空系统抽走。
这意味着未来光学系统寿命可能会明显提升，维护复杂度也会下降。
三、更大的野心，其实是“后EUV时代”
很多人以为俄罗斯只是想做“下一代EUV”。但实际上，它真正想碰的，可能是“后EUV时代”。因为资料里提到，在特定条件下，这种气体团簇还能继续产生3.4nm甚至1.7nm波段。这已经接近软X射线范围了。
简单理解：13.5nm是现在主流EUV；6.7nm可能是下一代；而1.7nm，则已经属于更后面的技术路线。
也就是说，俄罗斯现在的思路，不是继续在ASML体系里卷参数，而是尝试重新定义未来光刻规则。
这一点，其实才是行业真正紧张的地方。
四、中美科技竞争，开始进入“底层路线竞争”
过去很多人提到科技竞争，想到的还是手机、AI应用、GPU这些。
但最近几年，一个明显变化出现了：竞争开始越来越往底层走。
比如：光刻机、半导体材料、AI芯片、先进封装、新型晶体管结构、下一代算力体系。
尤其AI爆发之后，这种趋势更加明显。因为AI背后最核心的，其实就是算力。而算力背后，又离不开先进制程。
所以为什么现在全球都在拼半导体？
因为它已经不只是电子工业，而是下一代科技基础设施。
美国这几年持续强化AI芯片、EDA和先进制造设备，本质上是在巩固底层技术优势。
而中国这些年，也在持续推进国产设备、国产材料和先进封装体系。
整个行业，已经开始从“拼产品”，进入“拼技术路线”。
五、俄罗斯距离真正量产，其实还有很长距离
当然，也必须客观看。俄罗斯现在公布的，更多还是实验室路线和原型验证，距离真正工业化量产，还有非常长的距离。
因为光刻机最难的，从来不只是理论。
真正难的是：长时间稳定运行、超高精度控制、全球供应链协同、良率控制、工业化能力。
这也是为什么ASML真正强的地方，不只是技术本身，而是背后整个欧洲精密工业体系。
包括Carl Zeiss的超精密光学、TRUMPF的激光系统，以及大量材料与零部件企业。
但俄罗斯这次依然值得关注。因为它至少说明了一件事：未来先进光刻，未必只有今天这一条路。
