出乎意料 印度开始出口芯片 发往美日欧 不能再低估

美国中部时间 2026-10-09 08:47 发布

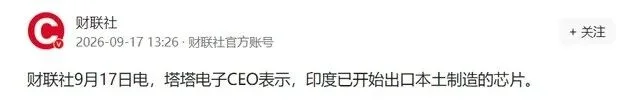

早在9月17日,财联社就发布消息,塔塔电子CEO表示,印度已经开始出口本土制造的芯片。

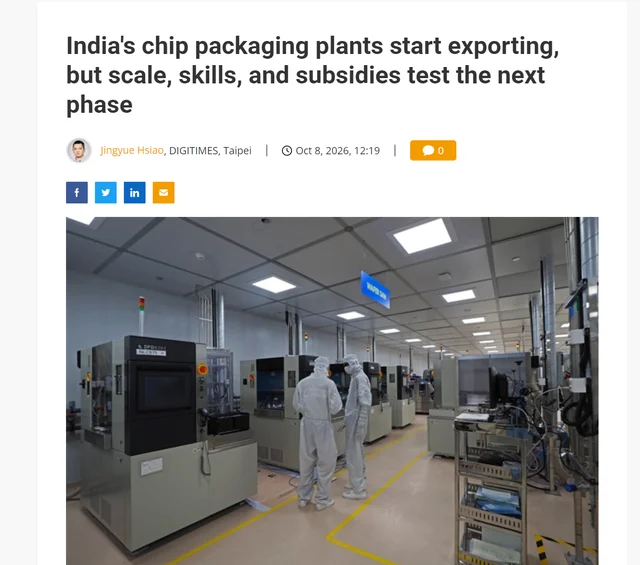

10月8日,DigiTimes报道的标题很克制:《印度芯片封装厂开始出口,但规模、技能和补贴是下一阶段考验》,报道指出,印度OSAT(外包半导体封装测试)产业正式从揭幕阶段迈入首次出口出货。

印度电子信息部长瓦伊什努在CG Semi工厂仪式上宣布,这批封装好的芯片直接发往日本、美国和欧洲。

该厂计划第一条产线日产能50万颗芯片,全年产能2亿枚,覆盖消费电子、汽车、工业三大类;第二条产线2026年底竣工,两条线跑满后远期目标是一年50亿颗。

印度到底做了什么?

一颗芯片从沙子到装进手机,分三步:设计、晶圆制造、封装测试。印度这次干的是第三步——OSAT,外包半导体封装测试。

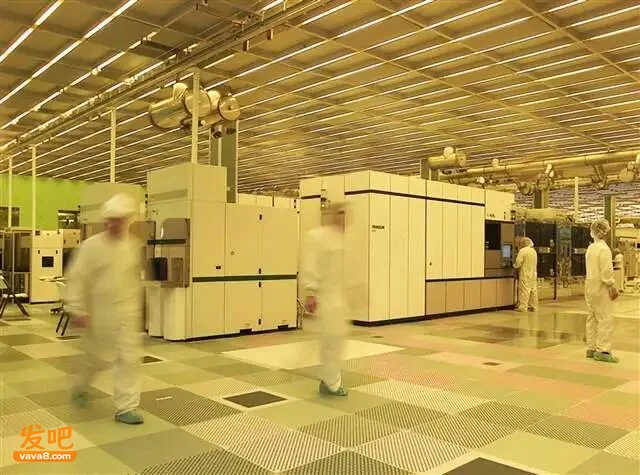

晶圆在洁净室里刻完电路,是一大张薄薄的圆片。封装测试要把它切成指甲盖大小的裸片,用金线焊到引线框架上,环氧树脂封成黑方块,再跑几千个信号测试挑出坏片。

这道工序技术门槛比晶圆制造低,一台先进封装线几千万美元就能上,不用买一亿多美元的EUV光刻机。

但它绕不开——任何芯片不封不测,就是一块硅片,什么设备都装不进去。

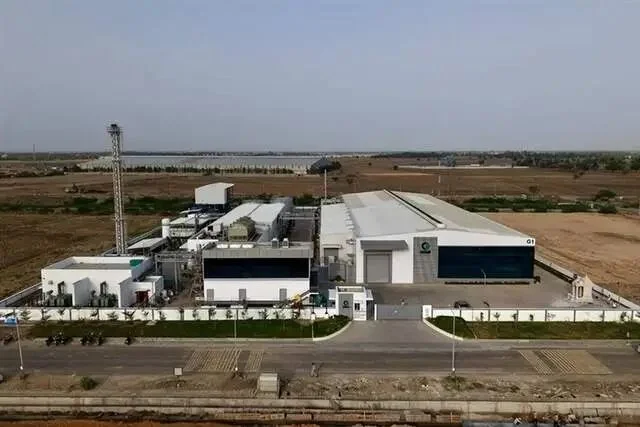

CG Semi这座厂投资760亿卢比,约9亿美元,2024年3月动土,一年多就建完了。封出来的芯片用在汽车、摩托车、工业设备上——都是成熟制程,40纳米往上的普通货,不是什么3纳米先进芯片。

瓦伊什努说"出口到日美欧",这句话是真的,但要看清楚它出口的是什么。

裸片是别人的,印度做的是粘线、封壳、打标、测试这最后一道。赚的是后道加工费,不是芯片的核心利润。

选后道切入,这步棋很务实

如果印度一上来就砸两百亿美元建晶圆厂,那是拿鸡蛋碰石头。先进制程的良率、工艺、供应链,没有十年八年堆不出来。

但从后道切入,账就完全不一样了。首先是投入小——9亿美元已经是印度最大的半导体项目之一。

其次见效快——一年多就投产;就业多——官方说创造5000个直接和间接岗位。

此外是政治上好看——莫迪剪彩的时候能直接说"印度制造的芯片卖到了发达国家"。

更重要的是,封装测试是一个靠熟练工人堆出来的行业。印度有年轻人口,有英语工程师,有政府补贴,正好适合从这种劳动+技术密集型的环节起步。

先把工程师和工人养起来,把供应链跑顺,以后再往先进封装、晶圆制造爬,台阶就搭好了。

这个路径,跟三十年前中国从珠三角来料加工起步,是一个逻辑。

但印度有三个绕不开的短板

首先,印度封装的规模还很初级。印度全国现在加起来的封装产能,大概是中国头部一家公司的零头。

50亿颗远期目标是两条产线全部跑满,得市场需求跟得上、工程师培养出来之后的事,现在第一条线刚开机。

第二,配套技能。DigiTimes原话是"新厂仍然依赖外国工程师和合作伙伴"。封装测试看着比晶圆制造简单,也是个手艺活——金线焊接精度、塑封参数、测试程序,都得靠熟练工程师带着工人磨。

CG Semi的技术来自日本瑞萨和泰国Stars Microelectronics,现场关键岗位现在还是外国工程师坐镇。印度有年轻人口,但半导体产业工人不是高中毕业培训两周就能上岗的。

第三,补贴依赖。DigiTimes点了一个关键细节:印度政府第二轮半导体补贴(ISM 2.0)对传统封装的支持力度,比第一轮降了。

换句话说,现在这些厂能开张,很大程度是靠政府补贴撑着。等补贴退坡,企业能不能自己在全球市场上抢到订单,现在没人敢打包票。

这座厂的钱和订单从哪来?

单看CG Semi这9亿美元,确实没什么大不了。但把这几年印度半导体的盘子摊开,会发现它不是闷头自己干。

CG Semi背后大股东是美国凯雷集团——华尔街的钱。Tata在阿萨姆邦建的那座OSAT厂,客户直接就是高通和罗姆:高通出汽车芯片订单,罗姆出功率半导体技术。

Kaynes Semicon更彻底,日本三井物产包了原材料供应链,日本AOI Electronics出全套封装工艺。Tata还跟力积电合作,要在古吉拉特建一座110亿美元的晶圆厂。

钱是美国的,技术是日本的,订单是美日欧车企和芯片设计公司的,地和人是印度的。四方坐在一起,在古吉拉特、阿萨姆、卡纳塔克一片一片盖厂房。

这不是印度单方面在搞国产化,这是一个把中国排除在外的芯片后道供应链,正在从图纸变成工厂,而且正在出货了。

中国封测行业此刻在什么位置

全球OSAT前十大里,中国占三席,这背后是中国一年几千万台手机、两千多万辆汽车、几百万台服务器的庞大内需。

更关键的是,中国这三家早就不在传统封装里打转了。Chiplet、2.5D、3D堆叠、Fan-out——这些给AI芯片、HBM、高算力GPU配套的先进封装,是下一个十年的主战场。

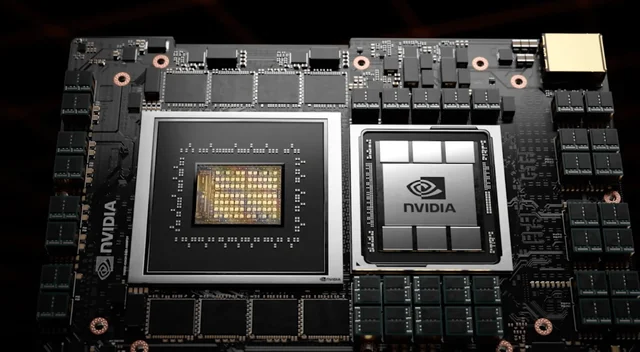

英伟达H100为什么离不开台积电CoWoS?因为那已经不是传统封装,是把多颗裸片像搭乐高一样叠在一起,技术难度跟造晶圆差不了多少。

印度现在还在金线焊、环氧树脂封这种最传统的环节里练手。它追的是十年前中国封测行业干的事。

但有一点得认:OSAT是中国半导体产业链里,少数不被卡脖子、还能往外赚钱的环节。

前道光刻机被荷兰卡,EDA被美国卡,高端芯片被制裁,封测我们是有全球话语权的。

美国和日本现在费劲拉印度进来,不是为了今天抢那点汽车MCU订单,是为了在五年十年后,当先进封装也变成博弈筹码的时候,手里有一个不依赖中国的备份选项。

不要看笑话,不要低估印度

印度出口芯片这件事,它标志着印度从0到1跨出了第一步。

这一步还很初级。它封的是成熟制程,赚的是加工费,靠的是美日的钱和订单,用的是进口的裸片和耗材。

但这一步也不能当成笑话看。供应链这个东西,一旦起点搭起来,客户会跟着迁、工程师会跟着练、配套会跟着长。

今天这家公司可以完成汽车MCU的封装,三年后,它有没有能力承接电源管理芯片的封装订单?五年后能不能做射频芯片的封装?十年后呢?

从0到1是新闻,从1到100是功夫,从100到1000是时间。印度刚跨出第一步,路还长。但它不是在空地上跑——它身后站着美国的钱、日本的技术、欧洲的订单。

手机那条路我们走错过一次,11年前中国手机厂商带着产能、供应链、工程师一波一波进印度。

结果呢?印度供应链发展起来后,中企要么资产被冻结,要么办公室被搜查,要么被迫交出股权,最后本土信实、塔塔转身就把学到的东西拿过去做了自己的品牌,承接了iPhone的全球25%的订单产能。

不过,手机低端组装产能丢了就丢了,大不了往高端走,但现在芯片后道这个环节,中国刚站稳全球前三,事关科技卡脖子环节,要守好自己的工程师、设备厂、材料厂与封装工艺和供应链,不能犯低估印度的错误了。
