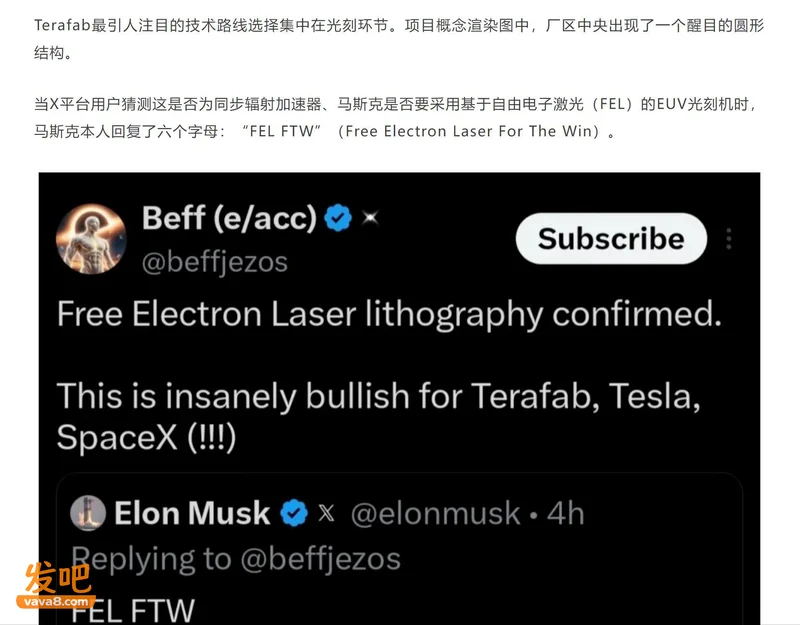

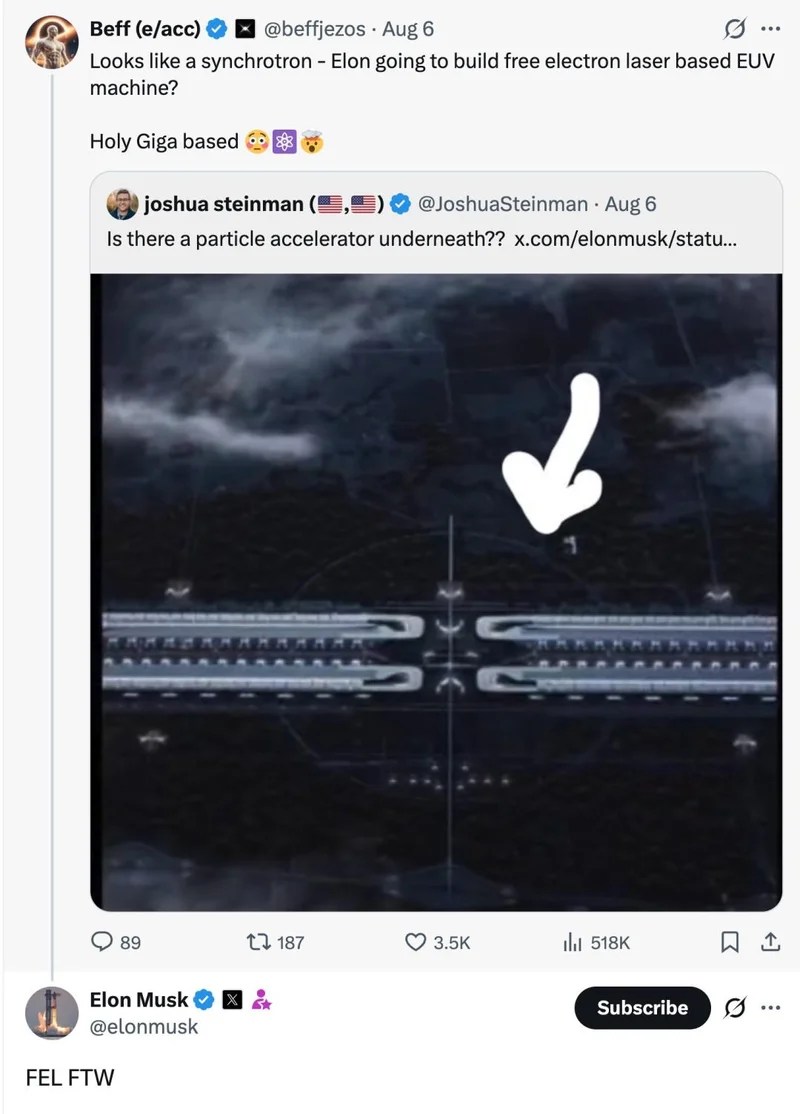

马斯克最近又扔了个炸雷。Terafab超级芯片厂敲定自由电子激光（FEL）光刻路线，他本人亲自盖章“FEL FTW”，目标年产千亿颗AI芯片。工厂的制造面积超过1亿平方英尺，换算成公制是929万平方米，足足9.29平方公里。
这是什么概念？差不多等于15座五角大楼堆在一起，是现在特斯拉德州超级工厂的整整10倍大。
很多人第一反应是又来吹牛逼？EUV光刻机是人类工业明珠，ASML攒了三十年的家底，你一个造火箭的说颠覆就颠覆？
但你算笔实账就懂了：他不是没事找事，是真的被逼急了——靠买ASML的EUV，他的千亿芯片目标，连零头都凑不出来。
先算笔产能账：EUV真的喂不饱马斯克

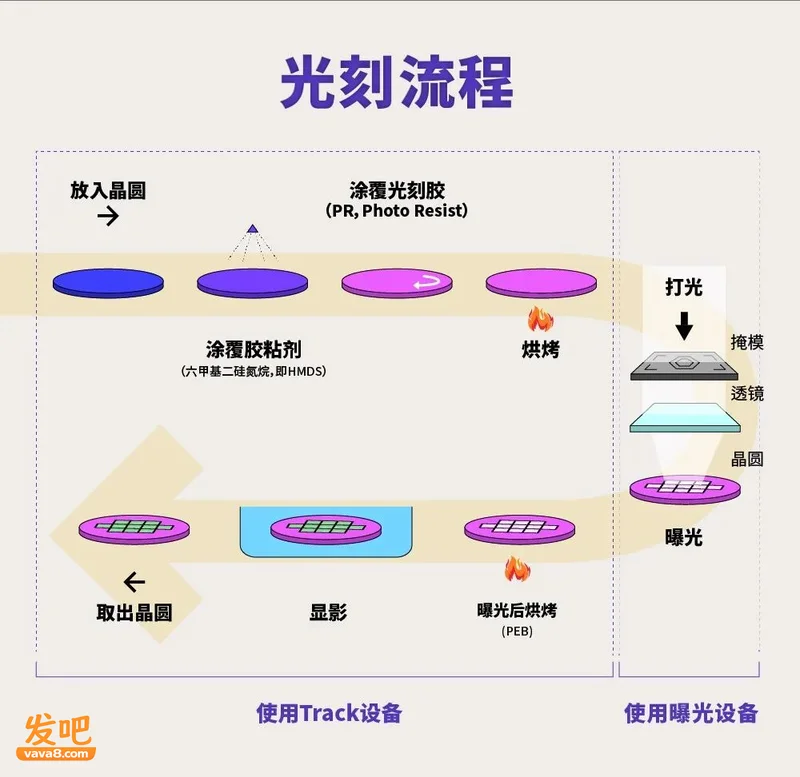

现在量产最成熟的ASML NXE:3600D，满负荷一天也就170片12寸晶圆，月产撑死5000片。一片高端AI芯片，前前后后要过20多次EUV曝光，算下来一台EUV一年撑死也就出几十万颗芯片。
马斯克要月产10万片成品晶圆，光曝光环节就得三四十台EUV联调；要年产千亿颗，得几百台。可ASML现在一年满打满算也就产60多台EUV，还得优先供台积电、三星。别说买不买得到，就算全给你，交货周期都排到2030年以后了。
更要命的是，现在主流的激光等离子体（LPP）光源这条路，已经快摸到物理天花板了。
很多人不知道，今天的EUV光源，本质是个暴力凑出来的笨办法：用高功率二氧化碳激光，每秒轰击5万滴液态锡珠，锡珠瞬间气化变成50万度的等离子体，挤出来13.5纳米的极紫外光。
这套方案的硬伤刻在基因里：第一，能效低到发指。输入1000瓦电能，最后落到晶圆上的EUV光也就1瓦出头，光电转换率0.1%都不到，纯靠堆功率硬堆出来的。第二，锡渣污染无解。锡滴炸完到处溅，把造价上亿的钼硅反射镜镀上一层锡，用不了多久就得停机清理，维护成本高得吓人。
从2018年量产的250W，到现在最新机型的600W，再到实验室刚摸边的1000W，功率越往上爬越难。每涨100瓦，材料、冷却、污染控制都要扒一层皮。再往后走，基本就是螺蛳壳里做道场，边际效益递减得厉害。
说白了，LPP路线从一开始就是妥协的产物——为了把光源塞进一台光刻机里、做成可售卖的单机产品，牺牲了功率、效率和长期升级空间。
被ASML放弃的老路线，怎么突然香了

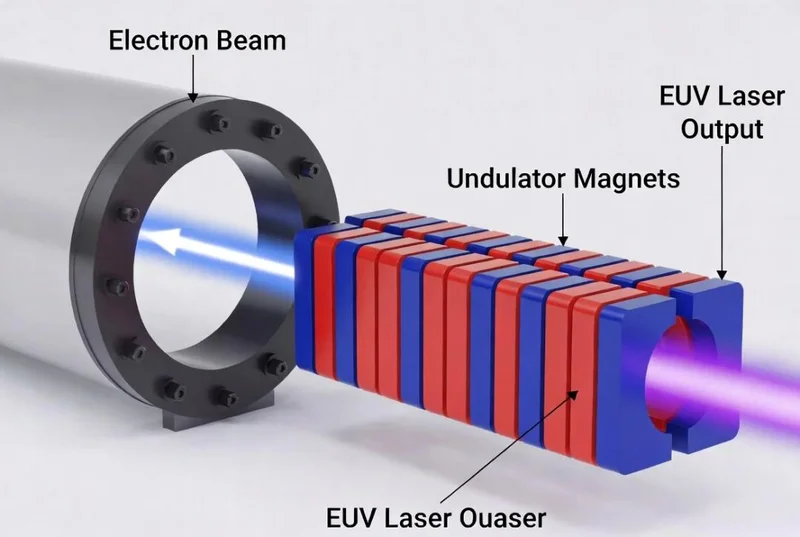

自由电子激光（FEL）不是什么新黑科技，原理半个世纪前就有了。简单说就是用直线加速器把电子加速到接近光速，让高速电子穿过一排交替磁极的波荡器，电子扭着正弦路径往前走，边扭边辐射出相干激光。
波长靠电子速度和磁场强度精准调节，想要13.5纳米就调13.5，以后要6纳米甚至更短的软X射线，拧个参数就行，不用重新开发整套光源。
早在2000年代到2015年，美欧日包括ASML自己，都认认真真评估过FEL光刻路线。最后放弃的理由也很现实：加速器太大，整套设备得独占一座厂房，没法塞进单机卖给客户；而且是中央光源模式，一台坏了，连带着十几台光刻机全停，单点故障风险太高；再加上那时候先进芯片产能需求没这么夸张，单机化的LPP方案更稳妥，更符合ASML卖设备的商业模式。
但这些当年的缺点，放到马斯克的超级工厂逻辑里，反而全变成了优势。

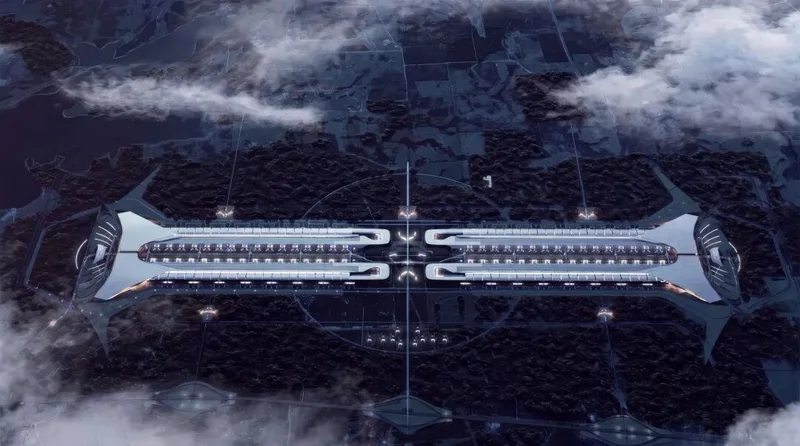

Terafab是什么？是929万平米的巨型制造综合体，一期就砸168亿美金，本来就要盖超大厂房，加速器放进去刚好。他根本不需要做可运输的单机光刻机，就是建一座“光源工厂”，一台大型FEL通过光束分配系统，同时给几十台光刻机供光，不用每台配一套昂贵的光源和激光发生器。规模越大，摊下来的单位成本越低。
它的优势刚好全戳中LPP的死穴：
首先，功率天花板极高。理论上没有硬性物理瓶颈，千瓦级甚至万瓦级都能往上堆，产能直接拉满，刚好匹配千亿芯片的天量需求；
其次，干净无污染。没有锡滴溅射，反射镜寿命翻几倍，不用频繁停机维护，稼动率大幅提升；
其三，能效是LPP的5-10倍，长期光电费就能省出一大截；
其四，波长可调，未来往下一代节点升级，不用换光源硬件，调参数就行，升级成本极低。
说白了，ASML当年是站在“卖设备”的角度选路线，马斯克是站在“用产能”的角度选路线。两个人的商业模式根本不一样，得出的结论自然天差地别。
坑比你想的多得多
但话说回来，这事成功率真没那么高。科研装置和量产设备，完全是两个次元的东西。
实验室里的自由电子激光，开开停停做实验没问题；工业生产要7×24小时连轴转，平均无故障时间、稳定性、光束一致性，差一个数量级都不行。当年ASML放弃的核心顾虑之一，就是单点故障风险——中央光源一坏，几十台光刻机全趴窝，一天损失就是几亿美金，这个代价普通晶圆厂根本扛不住。
还有产业链适配的天坑。现在整个光刻生态，从反射镜镀膜、光刻胶配方到掩模、量测设备，全是围着13.5纳米LPP光源打磨了十几年的。FEL的相干性、光谱宽度、脉冲特性都不一样，整套工艺都得重新调，不是接根光导管就能用的。
更别说加速器本身的工程化难度：超导加速腔的精度、波荡器的磁体一致性、超高真空系统、辐射防护，哪一个都是硬骨头。马斯克是擅长降本增效，但也得尊重基本物理规律。
但你要说完全不可能，那也小看了马斯克。
当年所有人都说火箭回收是天方夜谭，他干成了；所有人都说电动车就是富人玩具，他干成了。他最擅长的从来不是从零发明黑科技，是把实验室里躺了几十年的技术，用极端工程化的手段砸到量产，把别人眼里不可能的成本打下来。
他赌的从来不是FEL比EUV更精密，是摩尔定律走到今天，老的单机路线已经走不动了。未来AI芯片的需求是指数级增长的，靠ASML一年几十台的产能，根本喂不饱。超大规模、集中供光、低成本高产能的FEL路线，才是下一代的解法。
大概率会延期，大概率会踩无数坑，大概率要烧几百亿美金，甚至可能最后失败。但只要有一成胜算，就值得赌。毕竟，一旦成了，被颠覆的就不只是ASML，是整个全球半导体的权力格局。
工业史从来都是这样：老巨头在自己的赛道上把细节打磨到极致，然后突然冲出来一个疯子，换了条赛道，把你所有的积累都变成了沉没成本。
ASML的EUV是人类工业的明珠没错，但明珠再亮，也怕时代换了灯泡。
